Электрическая плита Электра 1002 бытовая ЭБЧШ 6-4-9,5 кВт

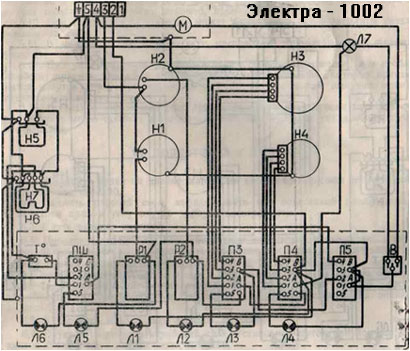

СХЕМА ПОДКЛЮЧЕНИЯ ПЛИТА ЭЛЕКТРА 1002

• Конфорка (малая) d 145 (1,0 кВт) плита Электра 1002 Мощность 1,0 кВт
  Диаметр 14,5 см 1100 р.
• Конфорка(средняя) d 180 (1.5кВт) плита Электра 1002 плита бытовая ЭБЧШ 6-4-9,5 Мощность 1,5 кВт
  Диаметр 18 см 700 р.
• Терморегулятор плита Электра 1002 Предназначен для регулирования и поддержания температуры 820 р.
• Регулятор мощности РМ КС 5 тэн конфорки электроплиты Электра 1002 Регулятор мощности РМ КС 5 950 р.
• Тэн конфорка плита Электра 1002 плита бытовая ЭБЧШ 6-4-9,5 Мощность 1 кВт и 1,2 кВт 600 р.
• Петля духовки плита Электра 1002 Петля крепления двери духовки плиты Электра 1002 800 р.
• Переключатель мощности ПМ 7 чугунных конфорок плита Элекра 1002 Переключатель мощности ПМ 7 чугунных конфорок 600 р.
• Переключатель мощности духовки ПМ 3 Электра 1002 Переключатель мощности духовки ПМ 3 Электра 1002 500 р.
• Ручка переключения плита Электра 1002 цвет: белый, черный 90 р.
• Тэн нижний для плита Электра 1002 Тэн нижний духовки Электра 1002 550 р.
• Тэн верхний с грилем для плиты Электра 1002 Тэн верхний с грилем Электра 1002 1000 р.
• Розетка на панели управления плита Электра 1006 Розетка 220 Вт плита Электра 1002 90 р.
• Лампа плита Электра 1002 Лампа индикации включения 100 р.
• Лампа духовки Электра 1002 Лампа освещения духовки 190 р.
• ТЭН конфорка с нержавеющей чашей НОВО-ВЯТКА Номинальная потребляемая мощность 0,9 кВт 1700 р.
• Выключатель клавишный плита Электра 1002 Выключатель плита Электра 1002 90 р.
• Ручка двери духовки плита Электра 1002 для электроплит Электра 1002 900 р.
• Фастон(розетка) плита Электра 1002 Фастон(розетка) штекер плита Электра 1002 5 р.
• Розетка комбинированная плита Электра 1002 Розетка(фастон) комбинированная плита Электра 1002 8 р.

ВНИМАНИЕ !!!

Так же есть в продаже ручки переключения белые, черные, петли и контр петли духового шкафа, стекла (внешнее и внутренее) духовки, розетка и выключатель находящиеся на панели управления. РШ ВШ( провод с вилкой и розеткой) для подключения плиты. Сигнальная арматура "лампочки" ( индикатор ключения конфорок или духовки), глазки сигнальной арматуры. Лампа духового шкафа и др. запчасти.

Лампа сигнальная достижения заданной температуры духового шкафа Электра 1002 Лампа сигнальная включения нижнего тэна, верхнего тэна с грилем Электра 1002 Лампа сигнальная включения конфорок Электра1002 Условное обозначения включения гриля Ручка переключателя духового шкафа Электра 1002 Ручка переключателя конфорок Электра 1002 Розетка на панели управления Электра 1002 Трехпозиционный клавишный переключатель Электра 1002 Обозначение включения моторедуктора Электра 1002 Включение лампы освещения духовки плиты Электра 1002 Ручка трехпозиционного блокирующего переключателя Обозначение Конфорка ЭКЧ Обозначениежарочный шкаф(духовка) Электра 1002

1. Лампа освещения духовки Электра 1002 2. Датчик терморегулятора духового шкафа Электра 1002 3. Гриль 4. Верхний нагревательный тэн. 5. Нижний нагревательный тэн 6. Направляющие пазы. 7. Паз для суппорта вертела.

Нагрев духовки плиты Электра 1002 осуществляются нижним тэном мощностью 0,8 кВт и верхним тэном мощностью 1,2 кВт. На задней стенке смонтирован датчик терморегулятора.
