Электрическая плита Электра 1006 бытовая ЭБЧШ 6-4-9,5 кВт

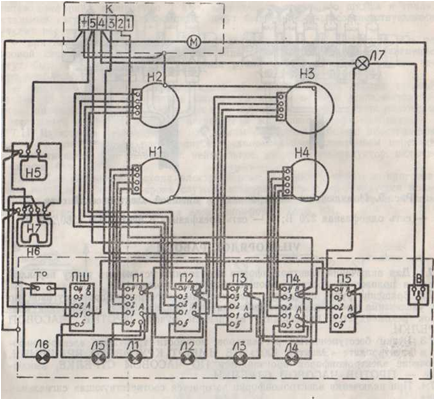

СХЕМА ПОДКЛЮЧЕНИЯ ПЛИТА ЭЛЕКТРА 1006




ВНИМАНИЕ !!!

Так же есть в продаже ручки переключения белые, черные, петли и контр петли духового шкафа, стекла (внешнее и внутренее) духовки, розетка и выключатель находящиеся на панели управления. РШ ВШ( провод с вилкой и розеткой) для подключения плиты. Сигнальная арматура "лампочки" ( индикатор ключения конфорок или духовки), глазки сигнальной арматуры. Лампа духового шкафа и др. запчасти.

  1. Лампа сигнальная достижения заданной температуры духового шкафа Электра 1006
  2. Лампа сигнальная включения нижнего тэна, верхнего тэна с грилем Электра 1006
  3. Лампа сигнальная включения конфорок Электра1006
  4. Условное обозначения включения гриля
  5. Ручка переключателя духового шкафа Электра 1006
  6. Ручка переключателя конфорок Электра 1006
  7. Розетка на панели управления Электра 1006
  8. Трехпозиционный клавишный переключатель Электра 1006
  9. Обозначение включения моторедуктора Электра 1006
  10. Включение лампы освещения духовки плиты Электра 1006
  11. Ручка трехпозиционного блокирующего переключателя
  12. Обозначение Конфорка ЭКЧ
  13. Обозначениежарочный шкаф(духовка) Электра 1006

1. Лампа освещения духовки Электра 1006.

2. Датчик терморегулятора духового шкафа Электра 1006

3. Гриль

4. Верхний нагревательный тэн.

5. Нижний нагревательный тэн

6. Направляющие пазы.

7. Паз для суппорта вертела.



Нагрев духовки плиты Электра 1006 осуществляются нижним тэном мощностью 0,8 кВт и верхним тэном мощностью 1,2 кВт. На задней стенке смонтирован датчик терморегулятора.
